Tiêu chuẩn kỹ thuật trong thi công cáp điện lực là yếu tố then chốt giúp đảm bảo an toàn, chất lượng và khả năng vận hành ổn định của hệ thống. Việc tuân thủ đúng quy định không chỉ giúp giảm thiểu rủi ro mà còn đảm bảo công trình được nghiệm thu nhanh chóng và đúng quy chuẩn.
Tổng quan về cáp điện lực
Trong bất kỳ công trình điện nào, từ dân dụng đến hạ tầng quy mô lớn, cáp điện lực luôn đóng vai trò cốt lõi trong việc truyền tải và phân phối điện năng. Đây là “mạch máu” của hệ thống điện, đảm bảo dòng điện được dẫn từ nguồn đến thiết bị tiêu thụ một cách ổn định và an toàn.
Khác với dây điện thông thường, cáp điện lực được thiết kế với cấu trúc nhiều lớp bảo vệ, cho phép hoạt động trong môi trường khắc nghiệt như:
- Chôn ngầm dưới đất
- Lắp đặt ngoài trời
- Đi qua khu vực có độ ẩm cao hoặc hóa chất
Trong bối cảnh phát triển đô thị và công nghiệp hiện nay, việc sử dụng cáp điện lực ngày càng phổ biến, đặc biệt trong các công trình:
- Hạ tầng giao thông
- Khu công nghiệp – khu chế xuất
- Hệ thống điện đô thị
- Các dự án đầu tư công
Cáp điện lực là gì?
Cáp điện lực là loại dây dẫn chuyên dụng dùng để truyền tải và phân phối điện năng từ nguồn (trạm biến áp, nhà máy điện) đến các thiết bị tiêu thụ như nhà ở, nhà xưởng, hệ thống chiếu sáng,…
Khác với dây điện thông thường, cáp điện lực được thiết kế với cấu tạo nhiều lớp bảo vệ chắc chắn, giúp:
- Chịu tải điện lớn
- Chống rò rỉ điện
- Hoạt động ổn định trong môi trường khắc nghiệt (chôn ngầm, ngoài trời, ẩm ướt,…)
Cấu tạo chi tiết của cáp điện lực
Để đảm bảo hoạt động ổn định và an toàn, cáp điện lực được cấu tạo từ nhiều lớp vật liệu khác nhau. Mỗi lớp đều có chức năng riêng biệt:
1. Lõi dẫn điện (Conductor)
Đây là phần quan trọng nhất của cáp, có nhiệm vụ dẫn dòng điện.
- Vật liệu phổ biến: đồng (Cu) hoặc nhôm (Al)
- Đồng có khả năng dẫn điện tốt hơn nhưng giá cao
- Nhôm nhẹ hơn, chi phí thấp hơn
Trong thực tế thi công, việc lựa chọn lõi đồng hay nhôm sẽ phụ thuộc vào yêu cầu kỹ thuật và ngân sách của dự án.
2. Lớp cách điện (Insulation)
Lớp này giúp ngăn dòng điện thoát ra ngoài, đảm bảo an toàn cho người và thiết bị.
Các vật liệu thường dùng:
- XLPE (Polyethylene liên kết ngang) – chịu nhiệt tốt
- PVC – phổ biến, chi phí hợp lý
3. Lớp bán dẫn (Semi-conductive layer)
Thường xuất hiện ở cáp trung thế và cao thế, giúp:
- Phân bố điện trường đều
- Giảm nguy cơ phóng điện
4. Lớp giáp bảo vệ (Armour)
Được làm từ thép hoặc kim loại, có tác dụng:
- Chống va đập
- Chống lực kéo
- Bảo vệ cáp khi chôn ngầm
5. Vỏ ngoài (Outer sheath)
Lớp ngoài cùng giúp:
- Chống nước
- Chống hóa chất
- Chống tia UV
Đây là lớp bảo vệ cuối cùng, quyết định độ bền của cáp trong môi trường thực tế.
Phân loại cáp điện lực phổ biến
Để lựa chọn đúng loại cáp cho từng công trình, cần hiểu rõ các cách phân loại:
1. Phân loại theo cấp điện áp
Cáp hạ thế (0.6/1kV)
- Dùng trong nhà ở, công trình nhỏ
- Chi phí thấp, dễ thi công
Cáp trung thế (6kV – 35kV)
- Dùng cho khu công nghiệp, trạm biến áp
- Yêu cầu kỹ thuật cao hơn
Cáp cao thế (>35kV)
- Dùng cho hệ thống truyền tải điện quốc gia
- Đòi hỏi tiêu chuẩn rất nghiêm ngặt
2. Phân loại theo vật liệu lõi
- Cáp lõi đồng: dẫn điện tốt, bền, giá cao
- Cáp lõi nhôm: nhẹ, tiết kiệm chi phí
3. Phân loại theo môi trường lắp đặt
- Cáp điện lực ngầm
- Cáp điện lực đi nổi
- Cáp chống cháy
- Cáp chống nước
Ứng dụng thực tế của cáp điện lực
Cáp điện lực được ứng dụng rộng rãi trong nhiều lĩnh vực:
1. Hạ tầng giao thông
- Cấp điện cho hệ thống đèn đường
- Hệ thống tín hiệu giao thông
2. Khu công nghiệp
- Cung cấp điện cho máy móc
- Hệ thống điện sản xuất
3. Khu dân cư – đô thị
- Cấp điện sinh hoạt
- Hệ thống điện ngầm
4. Công trình cầu đường
- Kết hợp với cọc cáp điện lực
- Lắp đặt biển báo cảnh báo cáp ngầm
Quy trình thi công cáp điện lực chuẩn kỹ thuật
Để đảm bảo hệ thống cáp điện lực vận hành ổn định, an toàn và đạt tuổi thọ tối đa, toàn bộ quá trình thi công cần được triển khai theo một quy trình chặt chẽ, tuân thủ đầy đủ các tiêu chuẩn kỹ thuật hiện hành. Mỗi bước đều có vai trò quan trọng, ảnh hưởng trực tiếp đến chất lượng công trình cũng như hiệu quả vận hành lâu dài.
Dưới đây là quy trình thi công cáp điện lực được áp dụng phổ biến trong thực tế:
1. Khảo sát hiện trường
Đây là bước nền tảng, quyết định đến toàn bộ quá trình triển khai sau này.
Đơn vị thi công tiến hành:
- Khảo sát địa hình, địa chất khu vực
- Xác định tuyến đi cáp tối ưu
- Kiểm tra các công trình ngầm hiện hữu (cấp thoát nước, viễn thông,…)
- Đánh giá các yếu tố ảnh hưởng như tải trọng, môi trường, độ ẩm
Từ đó, lập phương án thi công phù hợp nhằm:
-
- Tránh xung đột hạ tầng
- Tối ưu chi phí
- Đảm bảo an toàn kỹ thuật
2. Thiết kế kỹ thuật
Sau khảo sát, bước tiếp theo là thiết kế hệ thống cáp điện lực.
Bao gồm:
- Lựa chọn loại cáp (lõi đồng/nhôm, XLPE/PVC,…)
- Xác định tiết diện cáp phù hợp với tải điện
- Tính toán tổn hao điện năng
- Thiết kế sơ đồ tuyến cáp
Việc lựa chọn đúng vật tư giúp:
-
- Đảm bảo hiệu suất truyền tải
- Tránh quá tải, chập cháy
- Tăng tuổi thọ hệ thống
3. Đào rãnh và chuẩn bị mặt bằng
Đối với cáp điện lực ngầm, công tác đào rãnh là bước cực kỳ quan trọng.
Yêu cầu kỹ thuật:
- Đào đúng độ sâu theo tiêu chuẩn (thường từ 0.7m – 1.2m tùy loại cáp)
- Đảm bảo đáy rãnh bằng phẳng
- Có lớp cát đệm để bảo vệ cáp
Ngoài ra cần:
-
- Dọn dẹp mặt bằng thi công
- Bố trí biển báo an toàn
- Phân luồng giao thông (nếu thi công trên đường)
4. Trải và lắp đặt cáp
Đây là công đoạn trực tiếp ảnh hưởng đến chất lượng hệ thống.
Khi thi công cần đảm bảo:
- Không kéo lê cáp trên mặt đất gây trầy xước
- Không uốn cong cáp quá bán kính cho phép
- Tránh xoắn, gập cáp
Cáp được đặt ngay ngắn trong rãnh, đúng tuyến thiết kế.
Đối với tuyến dài, cần sử dụng:
-
- Con lăn dẫn cáp
- Máy kéo chuyên dụng
5. Bảo vệ và đánh dấu
Sau khi đặt cáp, cần triển khai các biện pháp bảo vệ:
- Phủ lớp cát bảo vệ phía trên
- Đặt gạch hoặc tấm bảo vệ cáp

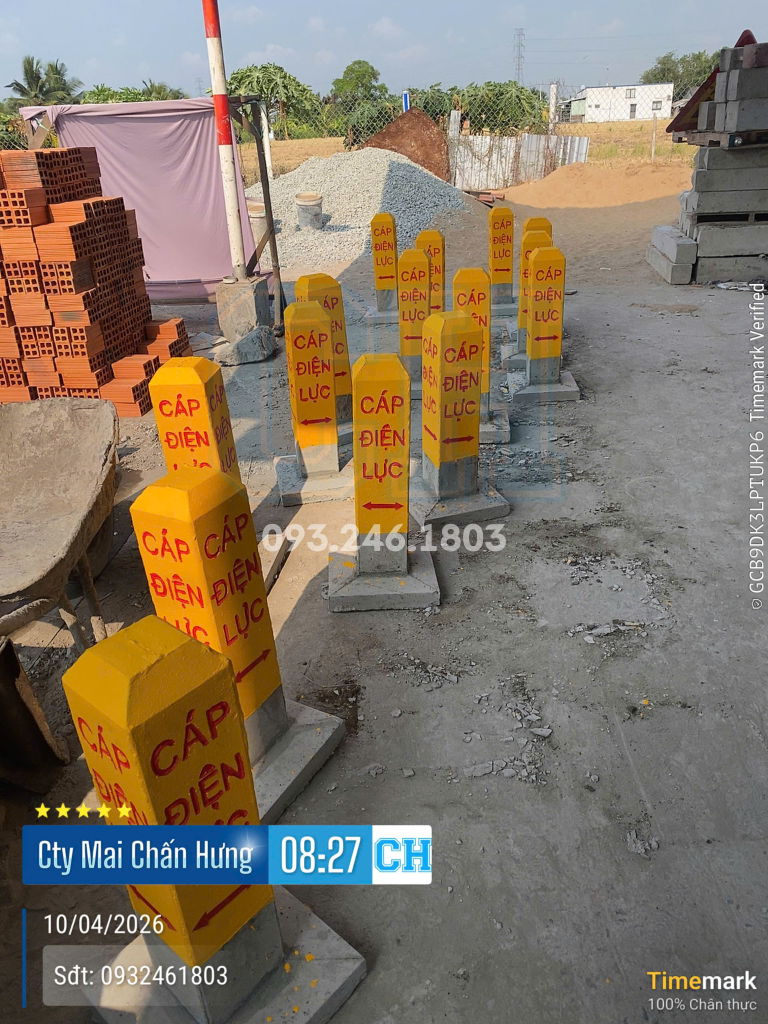

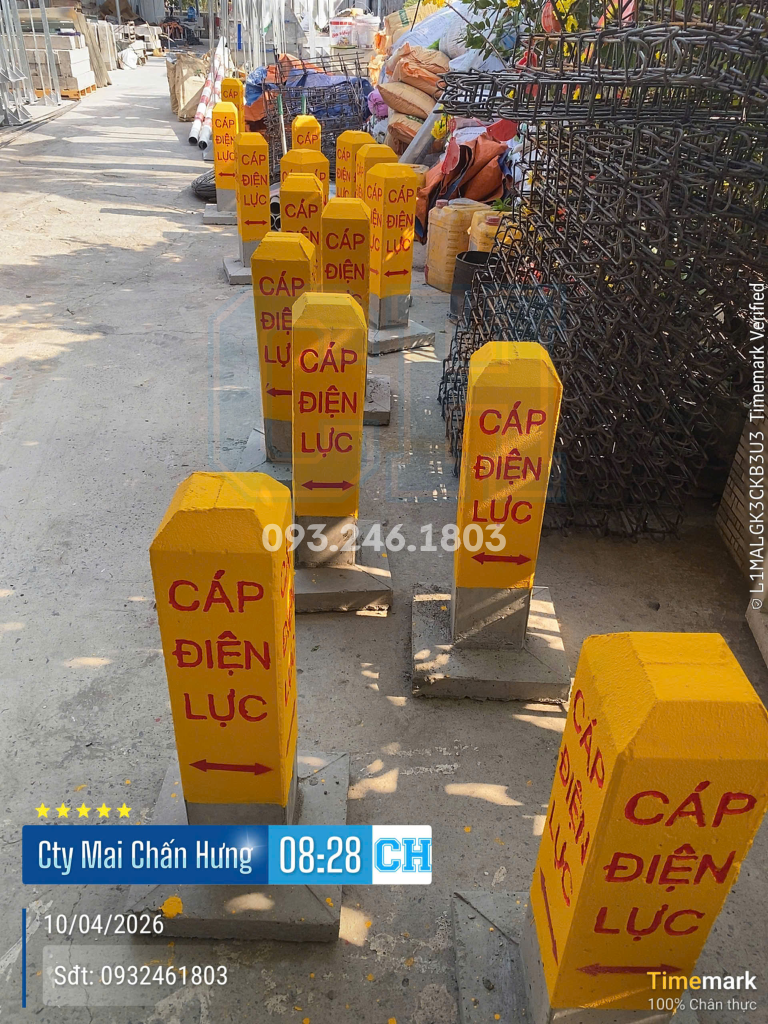

- Lắp đặt cọc cáp điện lực để định vị tuyến
- Gắn biển báo “có cáp ngầm” tại các vị trí quan trọng
Bước này giúp:
-
- Tránh đào trúng cáp trong tương lai
- Tăng độ an toàn cho công trình
6. Lấp đất, hoàn trả mặt bằng
Sau khi hoàn tất lắp đặt:
- Tiến hành lấp đất theo từng lớp
- Đầm nén đảm bảo độ chặt
- Hoàn trả mặt bằng về trạng thái ban đầu
Đối với khu vực giao thông:
- Phải đảm bảo mặt đường bằng phẳng
- Không gây lún, nứt sau thi công
7. Kiểm tra, nghiệm thu và đóng điện
Trước khi đưa vào vận hành, hệ thống cần được kiểm tra kỹ lưỡng:
- Đo điện trở cách điện
- Kiểm tra thông mạch
- Kiểm tra đấu nối
Sau khi đạt yêu cầu:
- Tiến hành nghiệm thu
- Đóng điện vận hành thử
8. Hoàn công và bàn giao
Bước cuối cùng nhưng không kém phần quan trọng:
- Lập hồ sơ hoàn công
- Bàn giao bản vẽ tuyến cáp
- Cung cấp thông tin phục vụ bảo trì sau này
Điều này giúp chủ đầu tư:
- Dễ dàng quản lý hệ thống
- Thuận tiện khi sửa chữa, nâng cấp
Tổng kết
Một quy trình thi công cáp điện lực bài bản không chỉ đảm bảo hệ thống vận hành ổn định mà còn giúp hạn chế tối đa các rủi ro trong quá trình sử dụng.
Việc lựa chọn đơn vị thi công có kinh nghiệm, tuân thủ đầy đủ quy trình kỹ thuật sẽ là yếu tố then chốt quyết định đến chất lượng và tuổi thọ của toàn bộ công trình.
Những lỗi thường gặp khi thi công cáp điện lực
Trong thực tế, nhiều công trình gặp sự cố do các lỗi sau:
1. Chôn cáp không đúng độ sâu
Dẫn đến:
- Dễ bị đào trúng
- Nguy cơ hư hỏng cao
2. Không có hệ thống cảnh báo
- Thiếu cọc cáp
- Không có biển báo
3. Sử dụng vật tư kém chất lượng
- Giảm tuổi thọ cáp
- Dễ gây sự cố
4. Thi công sai kỹ thuật
- Gập cáp
- Lắp đặt sai quy chuẩn
Tiêu chuẩn kỹ thuật khi thi công cáp điện lực
Trong quá trình thi công cáp điện lực, việc tuân thủ các tiêu chuẩn kỹ thuật là yêu cầu bắt buộc nhằm đảm bảo hệ thống vận hành an toàn, ổn định và đạt tuổi thọ lâu dài. Đồng thời, đây cũng là cơ sở quan trọng để công trình được nghiệm thu, đưa vào khai thác đúng quy định.
Một số hệ thống tiêu chuẩn và quy chuẩn cần tuân thủ bao gồm:
1. Tiêu chuẩn Việt Nam (TCVN) về điện lực
Các tiêu chuẩn TCVN quy định chi tiết về:
- Thiết kế hệ thống cáp điện
- Lắp đặt và thi công cáp điện lực
- Yêu cầu về vật liệu, thiết bị
- Kiểm tra và nghiệm thu công trình
Việc tuân thủ TCVN giúp đảm bảo:
- Tính đồng bộ trong toàn bộ hệ thống
- Độ an toàn điện trong quá trình vận hành
- Khả năng tương thích với các hạng mục khác
2. Quy chuẩn và quy định của ngành điện (EVN)
Đối với các công trình có liên quan đến lưới điện quốc gia hoặc đấu nối vào hệ thống điện, cần tuân thủ các quy định kỹ thuật của ngành điện lực.
Bao gồm:
- Quy định về hành lang an toàn lưới điện
- Tiêu chuẩn đấu nối hệ thống
- Quy trình vận hành và bảo trì
Các yêu cầu này thường khắt khe hơn nhằm:
- Đảm bảo an toàn hệ thống điện chung
- Tránh ảnh hưởng đến lưới điện khu vực
- Hạn chế sự cố lan rộng
3. Tiêu chuẩn an toàn lao động trong thi công
Thi công cáp điện lực tiềm ẩn nhiều rủi ro, do đó việc tuân thủ an toàn lao động là bắt buộc.
Các yêu cầu cơ bản:
- Trang bị đầy đủ bảo hộ lao động
- Có biện pháp cách điện, chống giật
- Bố trí biển báo, rào chắn khu vực thi công
- Đào tạo và phổ biến quy trình an toàn cho công nhân
Việc đảm bảo an toàn không chỉ bảo vệ con người mà còn:
- Giảm thiểu tai nạn lao động
- Tránh gián đoạn tiến độ thi công
4. Yêu cầu kỹ thuật trong quá trình thi công
Ngoài các tiêu chuẩn chung, quá trình thi công cần tuân thủ các yêu cầu kỹ thuật cụ thể:
- Độ sâu chôn cáp đúng quy định
- Bán kính uốn cáp đạt tiêu chuẩn
- Không làm trầy xước lớp cách điện
- Có lớp bảo vệ cơ học (cát, gạch, tấm chắn)
- Lắp đặt cọc cáp điện lực và biển báo đầy đủ
Những yếu tố này ảnh hưởng trực tiếp đến:
- Độ bền của cáp
- Khả năng chịu tải
- Mức độ an toàn khi vận hành
5. Tiêu chuẩn kiểm tra và nghiệm thu
Trước khi đưa vào sử dụng, hệ thống cáp điện lực phải trải qua các bước kiểm tra nghiêm ngặt:
- Đo điện trở cách điện
- Kiểm tra thông mạch
- Kiểm tra đấu nối
- Thử nghiệm vận hành
Chỉ khi đạt đầy đủ yêu cầu kỹ thuật, công trình mới được nghiệm thu và đóng điện.
Kết luận
Việc tuân thủ đầy đủ các tiêu chuẩn kỹ thuật khi thi công cáp điện lực không chỉ đảm bảo an toàn cho hệ thống mà còn giúp nâng cao chất lượng công trình, giảm thiểu rủi ro và tối ưu chi phí vận hành lâu dài.
Đối với các dự án có yêu cầu cao như công trình hạ tầng, khu công nghiệp hoặc dự án nhà nước, tiêu chuẩn kỹ thuật chính là yếu tố then chốt quyết định đến tính pháp lý và khả năng nghiệm thu của toàn bộ công trình.
Vì sao nên chọn đơn vị thi công cáp điện lực uy tín?
Một đơn vị chuyên nghiệp sẽ giúp:
- Đảm bảo chất lượng công trình
- Thi công đúng tiến độ
- Hạn chế rủi ro vận hành
- Tối ưu chi phí dài hạn
Đặc biệt với các dự án đấu thầu, việc lựa chọn đơn vị có năng lực sẽ ảnh hưởng trực tiếp đến khả năng trúng thầu.
Mai Chấn Hưng – Đơn vị thi công cáp điện lực uy tín
Với kinh nghiệm thực tế trong lĩnh vực hạ tầng giao thông và điện lực, Mai Chấn Hưng là đơn vị được nhiều chủ đầu tư, ban quản lý dự án và nhà thầu tin tưởng lựa chọn trong các hạng mục thi công cáp điện lực.
Không chỉ dừng lại ở việc triển khai thi công, Mai Chấn Hưng định hướng trở thành đối tác kỹ thuật đồng hành, tham gia từ khâu khảo sát, tư vấn giải pháp đến hoàn thiện và bàn giao công trình. Nhờ đó, mỗi dự án đều được đảm bảo tính đồng bộ, tối ưu chi phí và phù hợp với điều kiện thực tế tại công trường.
Kinh nghiệm thực tế – Hiểu rõ công trình
Điểm khác biệt của Mai Chấn Hưng không nằm ở lời nói, mà ở kinh nghiệm thi công thực tế trên nhiều loại địa hình và quy mô công trình khác nhau.
Đội ngũ kỹ thuật đã trực tiếp triển khai:
- Tuyến cáp điện lực dọc các trục giao thông
- Hệ thống cáp ngầm trong khu dân cư, khu công nghiệp
- Các hạng mục kết hợp như cọc cáp điện lực, biển báo cảnh báo
Nhờ trải nghiệm thực tế, đơn vị luôn chủ động:
- Xử lý các tình huống phát sinh tại công trường
- Điều chỉnh phương án thi công linh hoạt
- Đảm bảo tiến độ mà vẫn giữ vững chất lượng kỹ thuật
Năng lực thi công đồng bộ
Mai Chấn Hưng không chỉ thi công cáp điện lực đơn lẻ, mà cung cấp giải pháp tổng thể, bao gồm:
- Thi công cáp điện lực ngầm và đi nổi
- Lắp đặt cọc cáp điện lực đúng tiêu chuẩn
- Thi công biển báo giao thông, biển cảnh báo cáp ngầm
- Sơn kẻ, hoàn thiện hạ tầng liên quan
Việc triển khai đồng bộ giúp:
- Giảm chi phí thuê nhiều đơn vị
- Tăng tính nhất quán trong thi công
- Rút ngắn thời gian hoàn thiện công trình
Quy trình làm việc rõ ràng – chuyên nghiệp
Mỗi công trình do Mai Chấn Hưng thực hiện đều tuân theo quy trình chặt chẽ:
- Khảo sát thực tế và tư vấn phương án
- Lập kế hoạch thi công chi tiết
- Triển khai đúng kỹ thuật – đúng tiến độ
- Kiểm tra, nghiệm thu từng hạng mục
- Bàn giao và hỗ trợ hồ sơ hoàn công
Quy trình rõ ràng giúp chủ đầu tư:
- Dễ dàng kiểm soát tiến độ
- Minh bạch trong từng giai đoạn
- Hạn chế tối đa rủi ro phát sinh
Cam kết chất lượng công trình
Đối với Mai Chấn Hưng, mỗi công trình không chỉ là một hợp đồng, mà còn là uy tín thương hiệu.
Đơn vị cam kết:
- Thi công đúng tiêu chuẩn kỹ thuật hiện hành
- Sử dụng vật tư đạt chất lượng
- Đảm bảo an toàn lao động trong suốt quá trình thi công
- Hoàn thành đúng tiến độ đã đề ra
Đặc biệt, các hạng mục cáp điện lực luôn được kiểm tra kỹ lưỡng để:
- Tránh rò rỉ điện
- Đảm bảo tuổi thọ lâu dài
- Hạn chế tối đa sự cố trong quá trình vận hành
Đồng hành lâu dài cùng chủ đầu tư
Không chỉ hoàn thành công trình, Mai Chấn Hưng còn hướng đến việc xây dựng mối quan hệ hợp tác lâu dài với khách hàng.
Đơn vị luôn sẵn sàng:
- Hỗ trợ kỹ thuật sau thi công
- Tư vấn nâng cấp, mở rộng hệ thống
- Đồng hành trong các dự án tiếp theo
Chính sự tận tâm và trách nhiệm này đã giúp Mai Chấn Hưng trở thành lựa chọn ưu tiên của nhiều khách hàng trong lĩnh vực thi công hạ tầng và điện lực.
Dịch vụ cung cấp:
- Thi công cáp điện lực ngầm và nổi
- Lắp đặt cọc cáp điện lực
- Thi công biển báo giao thông
- Triển khai trọn gói công trình
